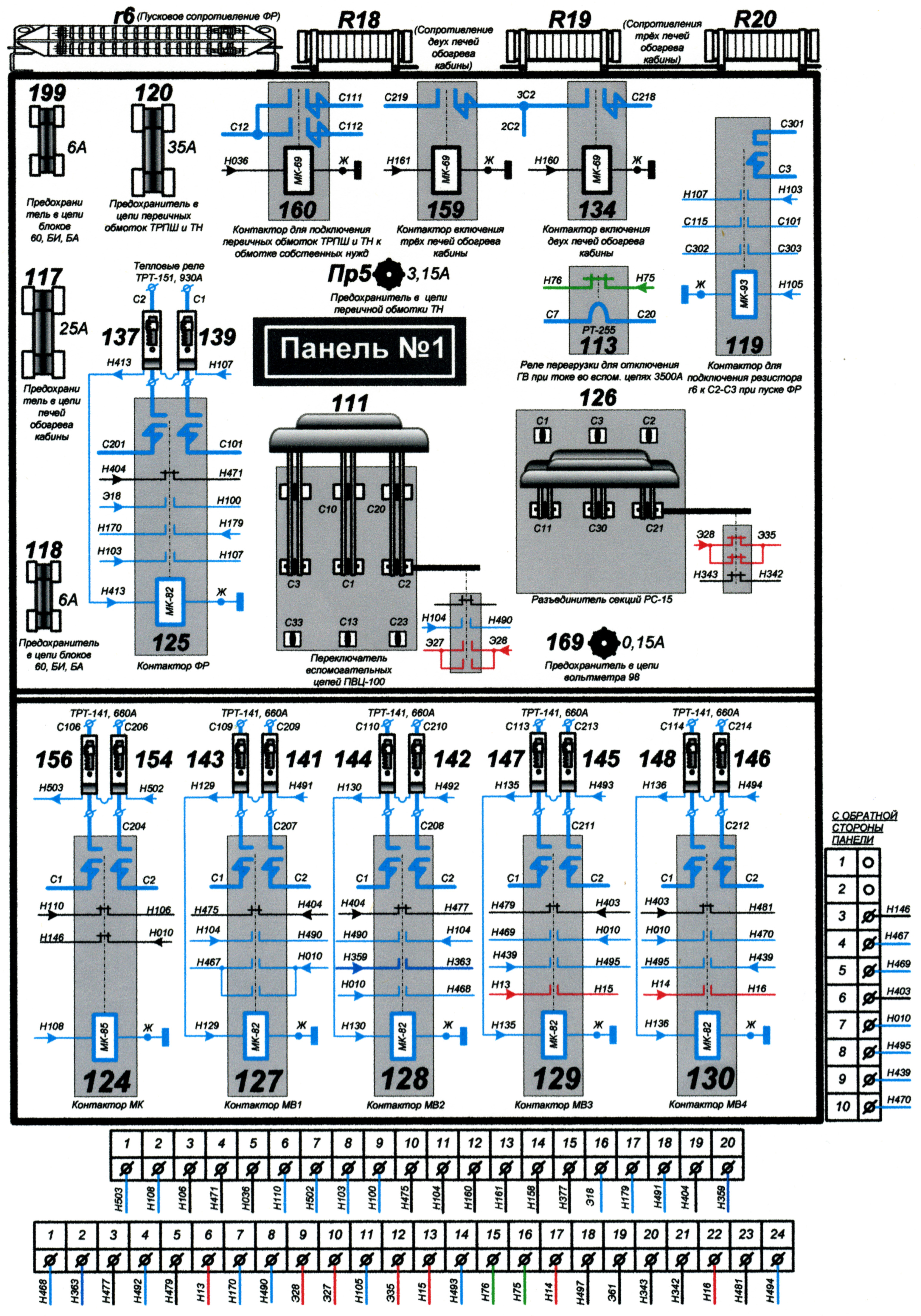

111 , 126 – разъединители  на  вспомогательные  машины.

113 – реле  перегруза – РП – в  цепи  вспомогательных  машин.

117 – предохранитель  на  электрические  печи.

118 , 199 – предохранители  в  цепи  реостатного  тормоза - БУРТ.

119 – пусковой  контактор  ФР.

120 – предохранитель  на  ТРПШ.

124 – контактор  включения  МК.

125 – контактор  включения  ФР.

127 , 128 , 129 , 130 – контактора  включения  МВ1 , МВ2 , МВ3 , МВ4.

134 – контактор  включающий  две  печи.

137 , 139 – реле  температуры – ТРТ – контактора  125.

141 , 143 – реле  температуры – ТРТ – контактора  127.

142 , 144 – реле  температуры – ТРТ – контактора  128.

145 , 147 – реле  температуры – ТРТ – контактора  129.

146 , 148 – реле  температуры – ТРТ – контактора  130.

154 , 156 – реле  температуры – ТРТ – контактора  124.

159 – контактор  включающий  три  печи.

160 – контактор  включающий  ТРПШ.

169 – предохранитель  в  цепи  вольтметра  98.

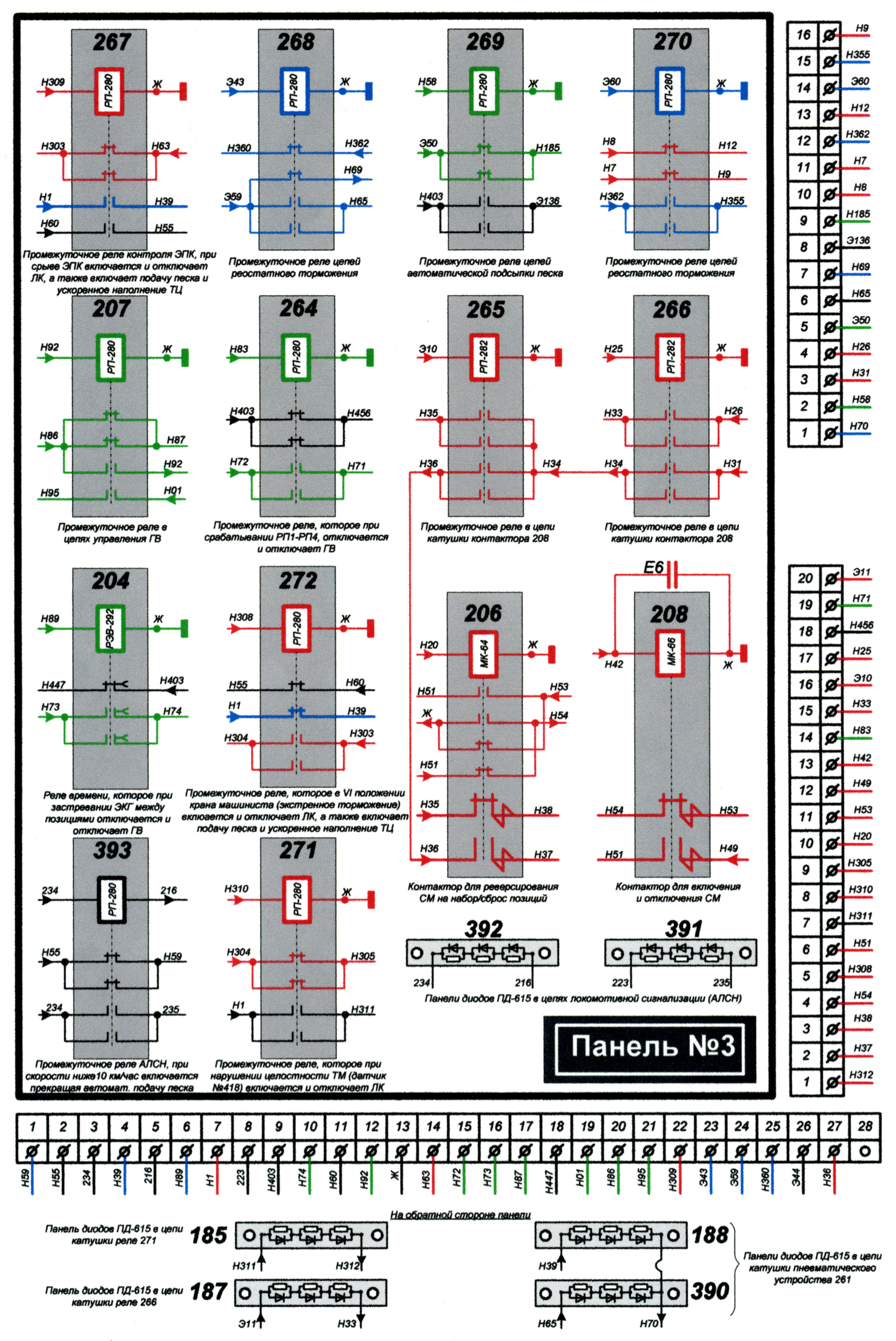

204 – реле  времени  которое  отключает  ГВ  при  застревании  вала  ЭКГ  между   позициями.

206 – контактор  который  обеспечивает  вращение  сервомотора  в  сторону набора   или  сброса  позиций.

207 – реле  которое  при  включении  ГВ  рвёт  цепь  на  включающую  катушку  и  создаёт  цепь  на  удерживающую  катушку  ГВ.

208 – контактор  включающий  сервомотор.

264 – реле  обеспечивающее  отключение  ГВ  при  срабатывание  РП  ТЭД.

265 , 266 – реле  которые  управляют  работой  208  контактора.

267 – реле  которое  рвёт  цепь  на  линейные  при  срабатывание  ЭПК.

268 – реле  работает  в  режиме  реостатного  тормоза.

269 – реле  которое  обеспечивает  автоматическую  подсыпку  песка.

270 – реле  работает  в  режиме  реостатного  тормоза.

271 – реле  обрыва  тормозной  магистрали.

272 – реле  обеспечивающее  отключение  линейных  при VI  положении  ручки  крана  машиниста  № 395.

393 – реле  исключающее  автоматическую  подсыпку  песка  при  скорости  менее    10 км / час

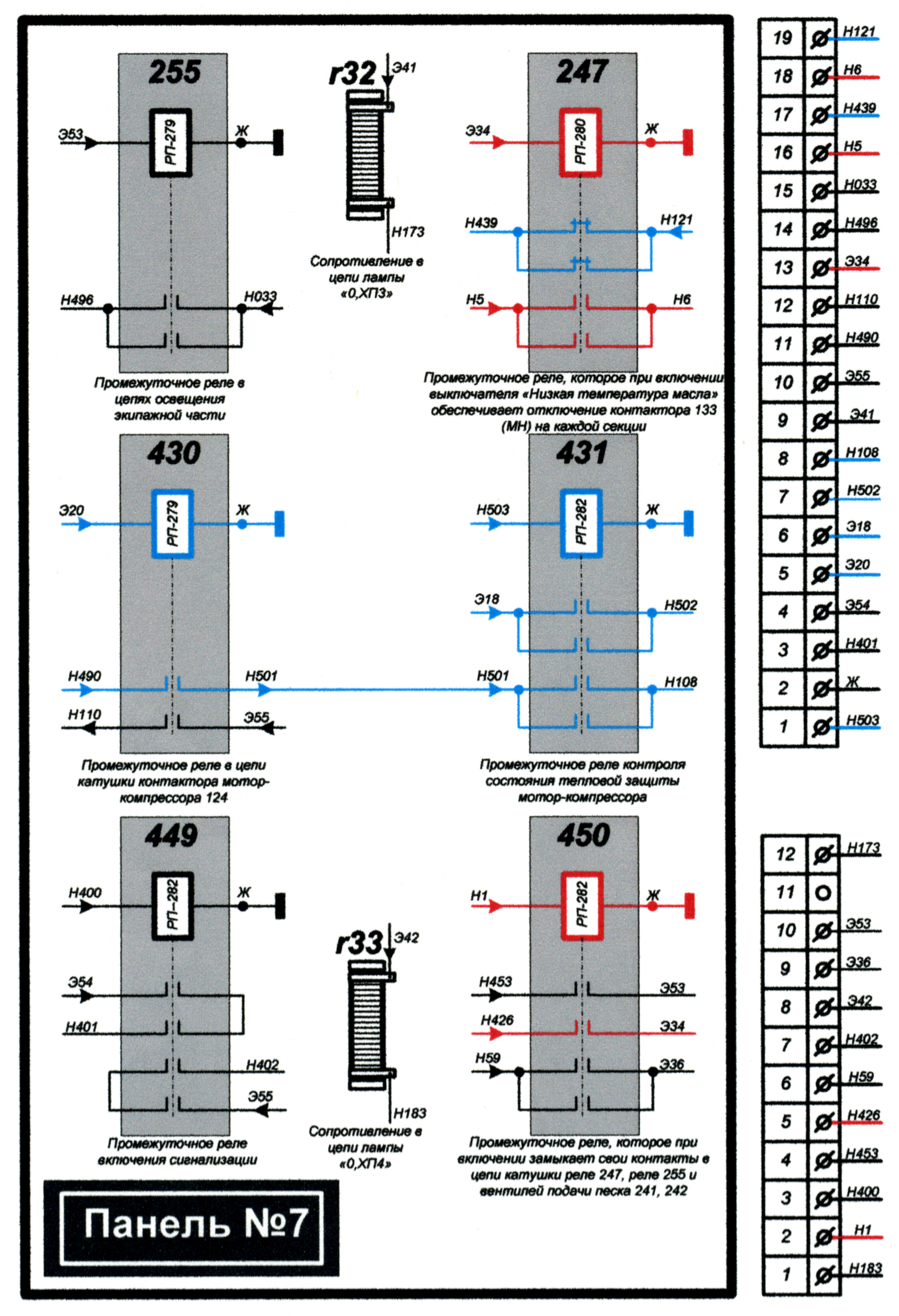

247 – реле  которое  обеспечивает  переход  на  низкую  температуру  масло «НТМ».

255 – реле  которое  обеспечивает  включение  освещения  ходовой  части.

430 – реле  которое  получает  питание  от  регулятора  давления  АК11Б  и    подключает  МК.

431 – реле  которое  отключает  контактор  МК  при  срабатывании  ТРТ.

449 – реле  включающее  сепии  сигнализации.

450 – реле  которое  получает  питание  только  на  головной  секции  и  обеспечивает   переход  на  низкую  температуру  масло  «НТМ» , автоматическую  подсыпку     песка  «АПП» , освещение  тележек.

510 – панель  диодов  в  цепи  включающей  катушки  ГВ.

R32 – сопротивление  в  цепи  сигнальных  ламп  «0,ХП3».

R33 – сопротивление  в  цепи  сигнальных  ламп  «0,ХП4».

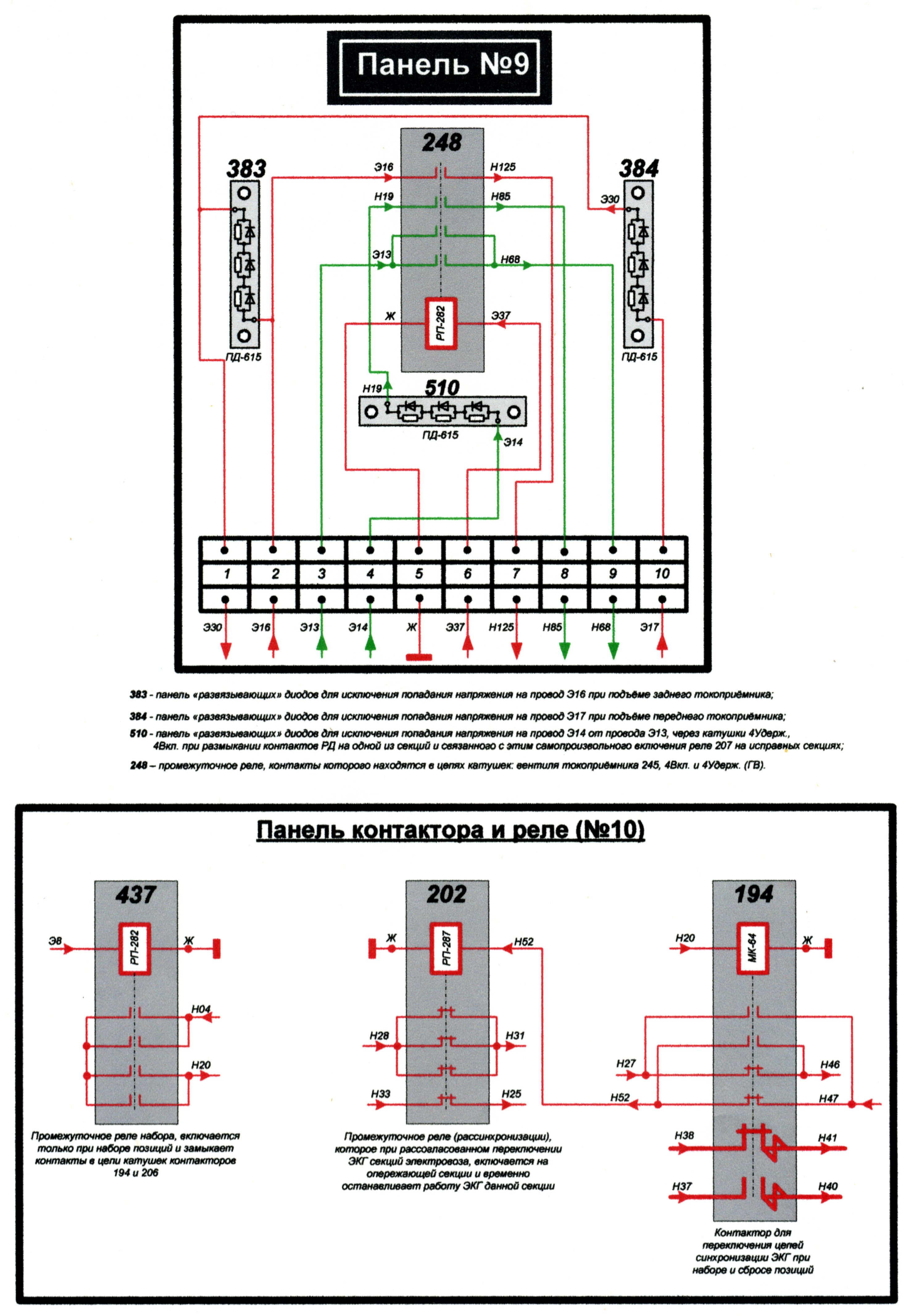

Панель № 9

248 – реле  защиты , которое  исключает  подъём  токоприёмника  и  включение  ГВ   при  незакрытых  ВВК.

383 – панель  диодов  в  проводе  Э16.

384 – панель  диодов  в  проводе  Э17.

​

Панель № 2А

194 – контактор  создающий  цепь  на  включение  202  реле  и  208  контактора.

202 – реле  синхронизации.

437 – реле  включающее  206  реле  и  194  контактор.

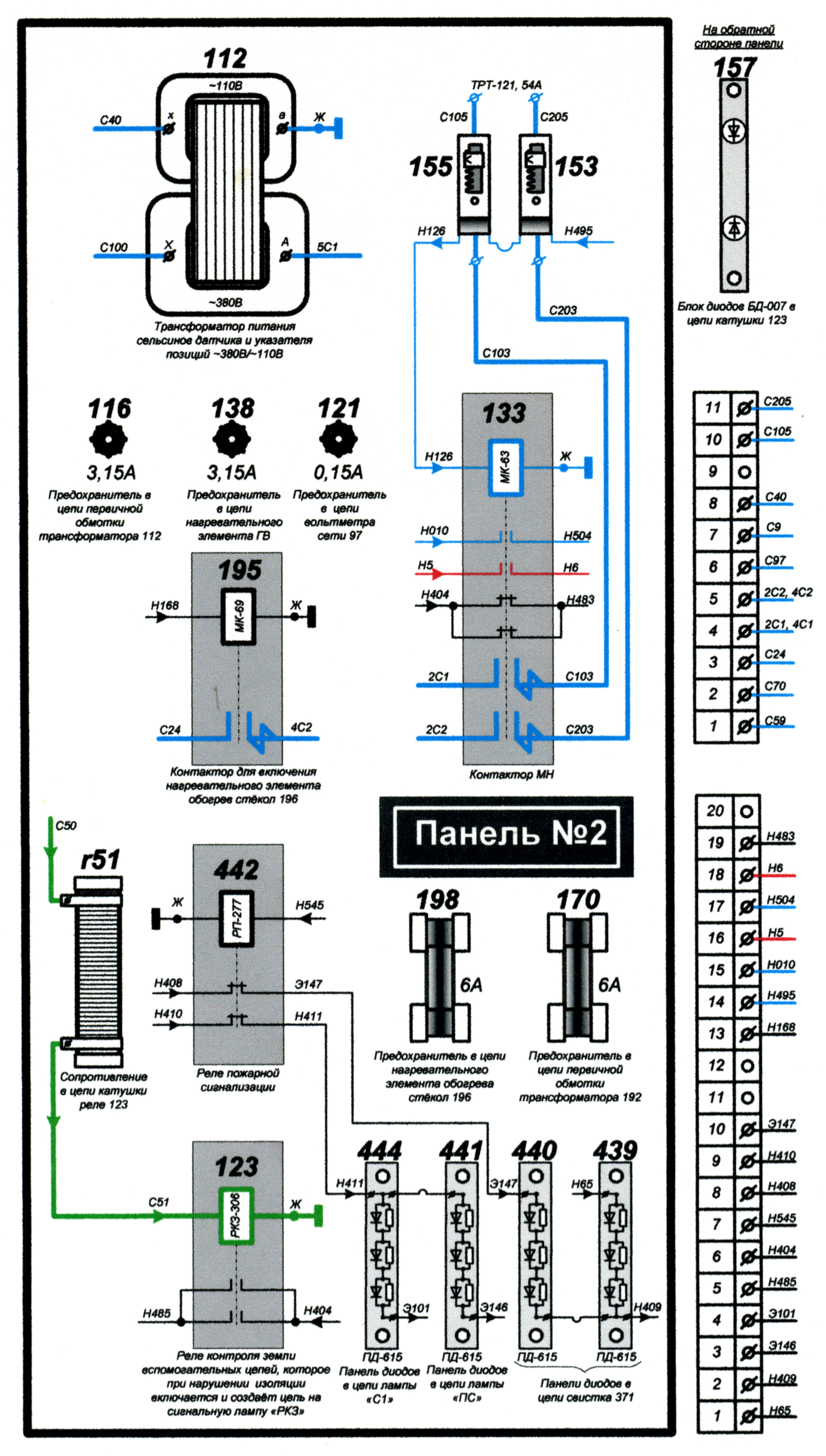

112 – трансформатор  на  сильсин  датчик, сильсин  приёмник.

116 – предохранитель  в  цепи  112  трансформатора.

121 – предохранитель  в  цепи  вольтметра  сети  97.

123 – реле  контроля  земли – РКЗ.

133 – контактор  включающий  МН.

138 – предохранитель  в  цепи  обогрева  ГВ.

153 , 155 – реле  температуры – ТРТ – контактора  133.

170 – предохранитель  в  цепи  192  трансформатора.

195 – контактор  включающий  обогрев  лобовых  стекол.

198 – предохранитель  на  обогрев  лобовых  стекол.

​

​

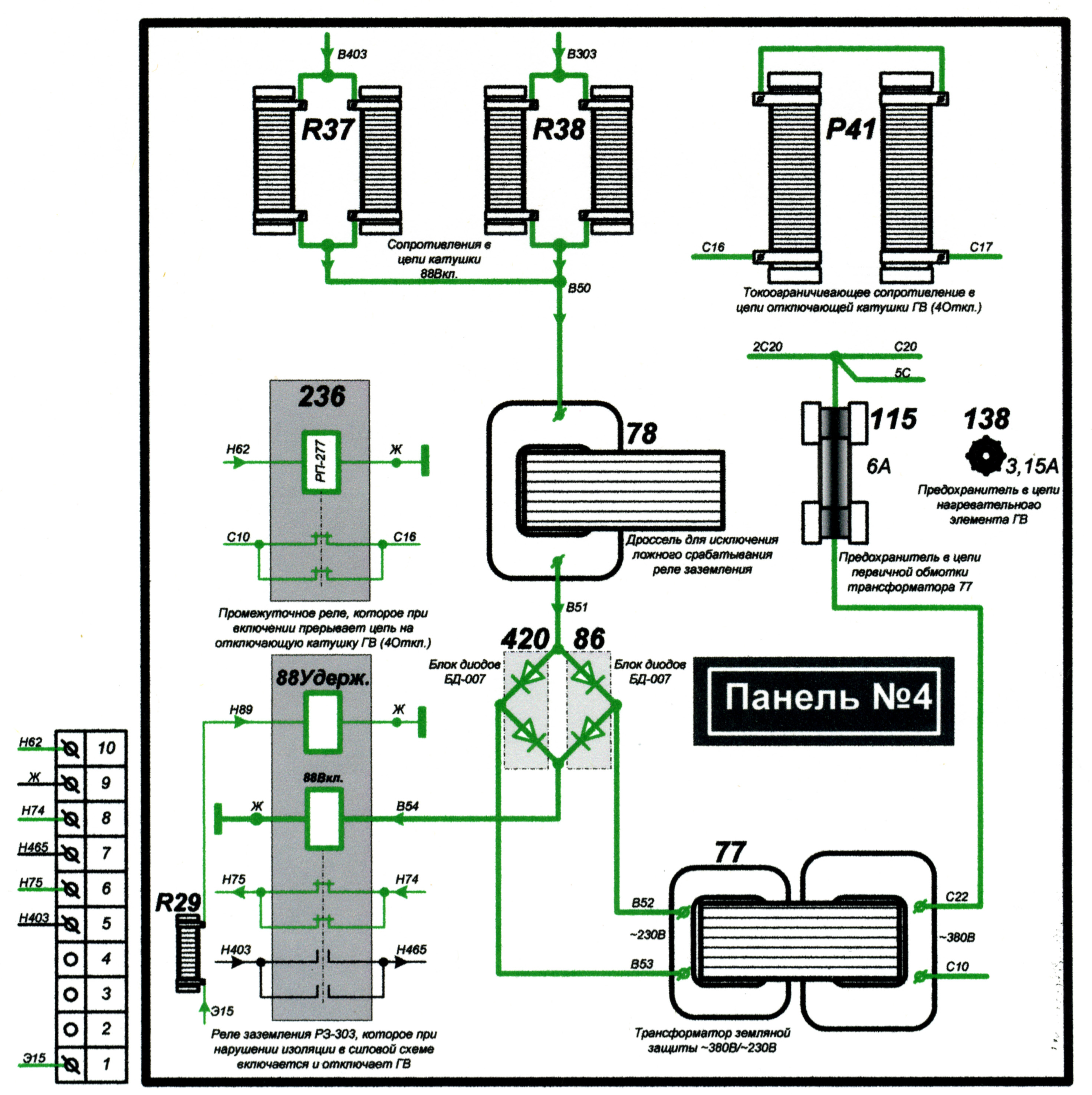

R37 , R38 – сопротивления  для  подключения  РЗ.

R41 – ограничивающее  сопротивление  в  цепи  эл.  магнита  переменного  тока.

77 – трансформатор,  обеспечивающий  питание  включающей  катушки  ГВ.

78 – конденсатор  исключающий  ложное  срабатывание  РЗ.

88 – реле  земли – РЗ.

115 – предохранитель  в  цепи  77  трансформатора.

197 – предохранитель  на  розетку  220  вольт.

236 – реле  которое  исключает  отключение  ГВ  эл.  магнитом  переменного  тока.

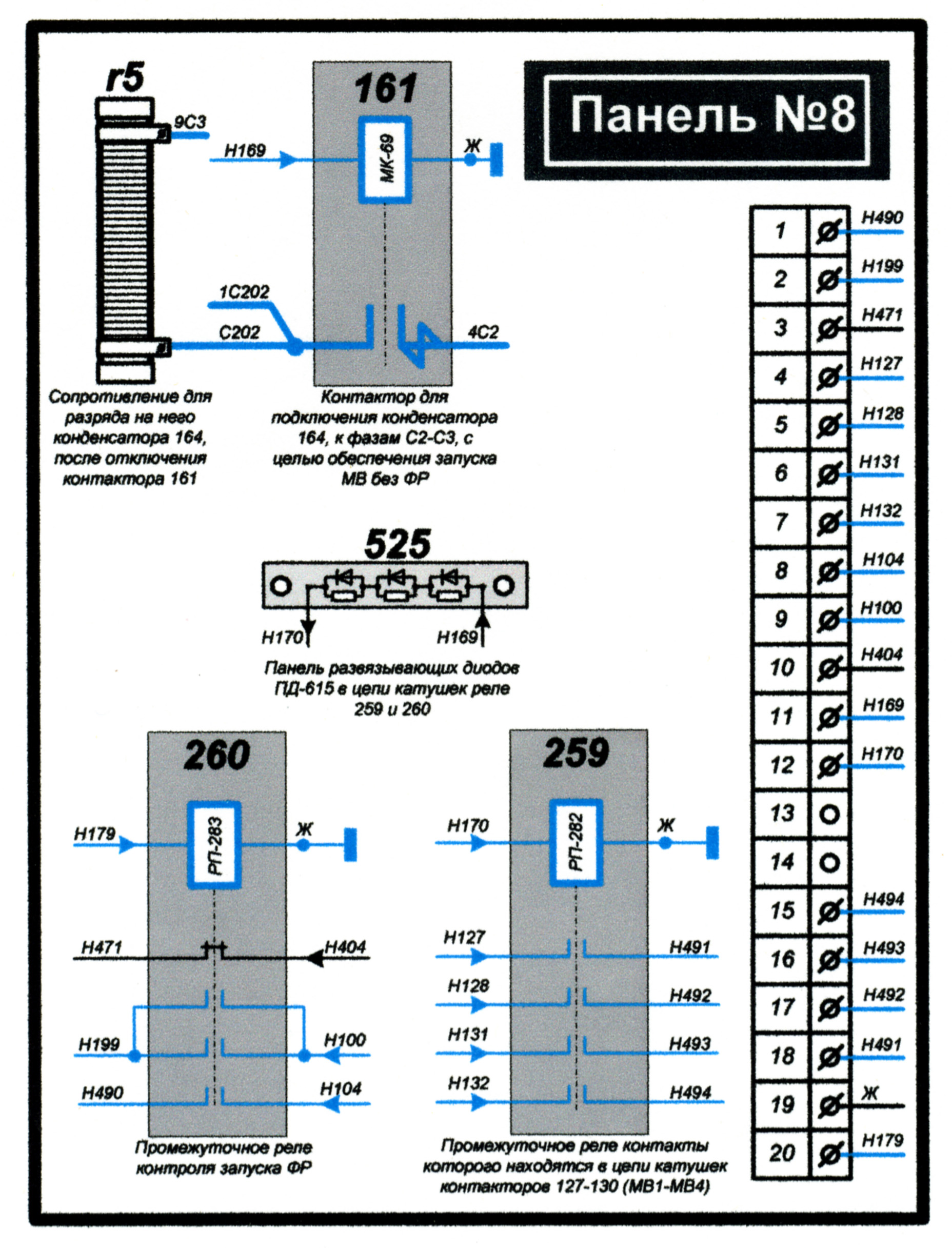

259 – реле  которое  обеспечивает  включение  МВ  после  запуска  ФР.

260 – реле  которое  обеспечивает  включение  МК  после  запуска  ФР.

261 – контактор  обеспечивающий  подключение  конденсатора  и  сопротивления  в    цепи  вспом.  машин  при  работе  без  ФР.

525 – панель  диодов  в  цепи  катушек  259  и  260  реле.

R5 – сопротивление  в  цепи  конденсатора  164 , который  работает  при  аварийном  пуске  вспом.  машин  без  ФР.

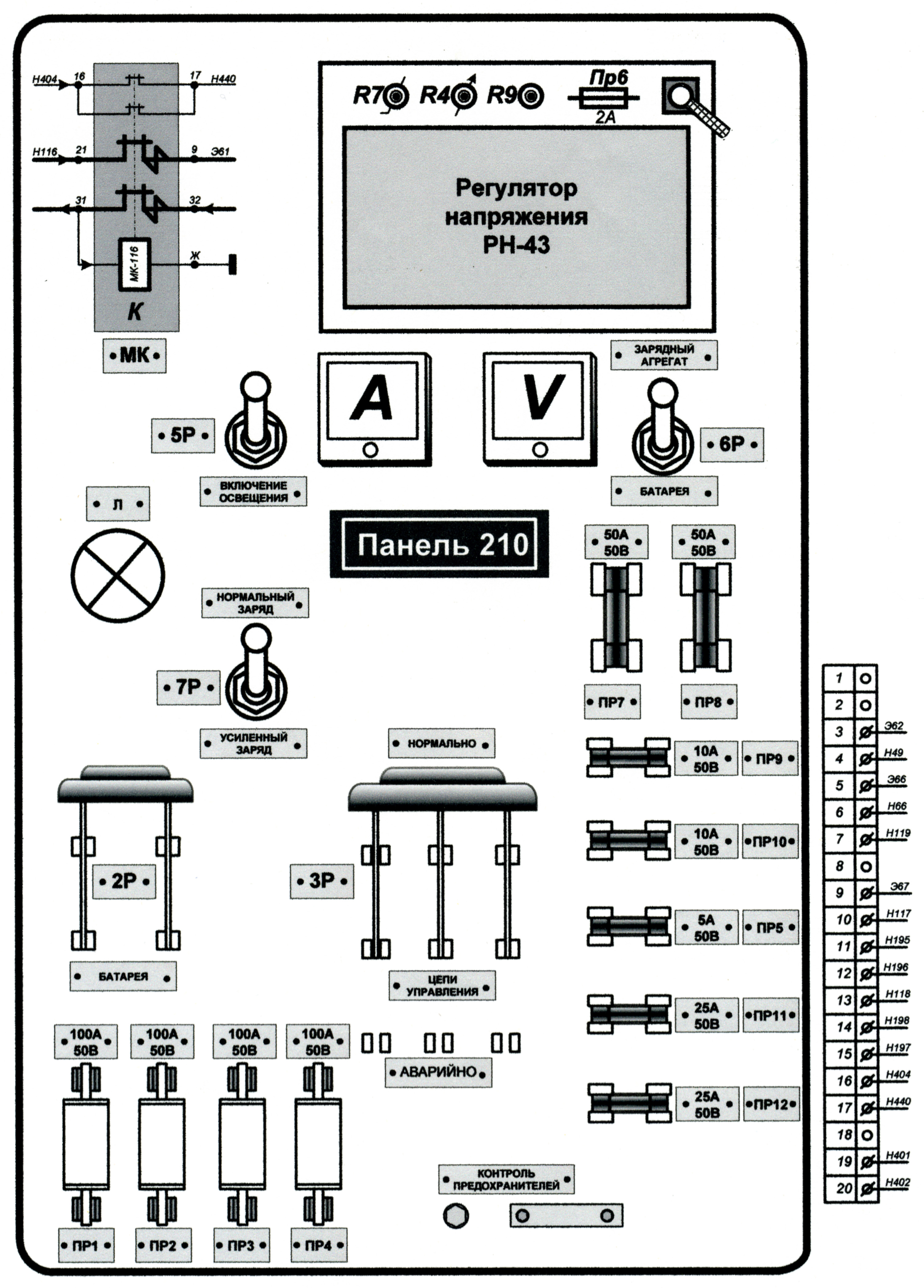

К – контактор  «К»  переключает  питание  низковольтных  цепей  от  АБ  и  зарядного  агрегата.

РН 43 – регулятор  напряжения.

А – амперметр.

V – вольтметр.

АБ – рубильник  аккумуляторной  батареи.

ЦУ – рубильник  цепей  управления.

ПР1 , ПР2 – предохранители  АБ.

ПР3 , ПР4 – предохранители  ТРПШ.

ПР5 – предохранитель  освещения  РЩ.

ПР6 – предохранитель  в  цепи  РН 43.

ПР7 , ПР8 – зарядка  АБ  от  розетки  107.

ПР9 – сигнализация.

ПР10 – «0,ХП».

ПР11 – компрессор  токоприёмника.

ПР12 – сервомотор.

Л – лампочка  освещения  щитка.

5Р – тумблер  включения  лампочки  освещения  щитка.

6Р – тумблер  позволяющий  измерить  напряжение  АБ  или  зарядного  агрегата.

7Р – тумблер  переключения  режима  зарядки  АБ  ( нормально / усиленно ).
